Endüktif Yük - Döner Trafo

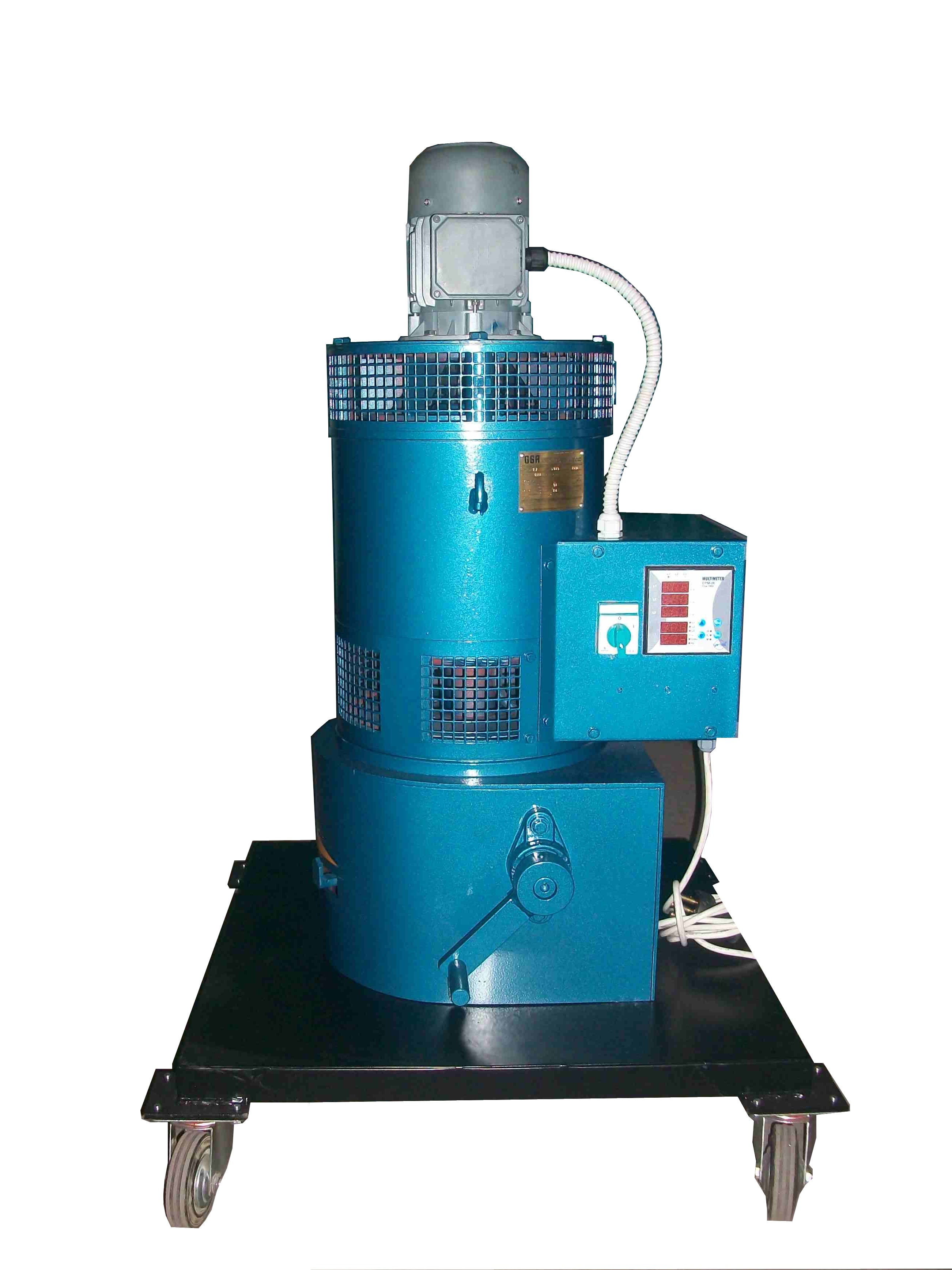

Endüktif Yük:

Endüktif yükler jeneratörleri istenilen Cos Phi değerinde yüklemek için kullanılır. Rezistif yüklerle paralel bağlanırlar. Jeneratör gücüne göre istenilen akıma kademesiz olarak ayarlanabilirler.

Örneğin sürekli gücü 100kVA olan bir alternatörün Cos phi=0,8 'de %100-tam yükte yüklemek istediğimizi farz edelim. Bu alternatörün nominal akımı 144 Amperdir. Güç faktörü 0,8 olarak alındığında nominal akımın %80'ini rezistif, %60'ını endüktif olarak yüklemek gerekir. Resistif yük 115 Ampere, endüktif yük 86 Ampere ayarlandığında alternatör cos phi:0.8'de %100 olarak yüklenmiş olur. Endüktif yük akımı kademesiz olarak arttırılabildiğinden istenilen güç faktöründe yükleme yapmak mümkün olur.

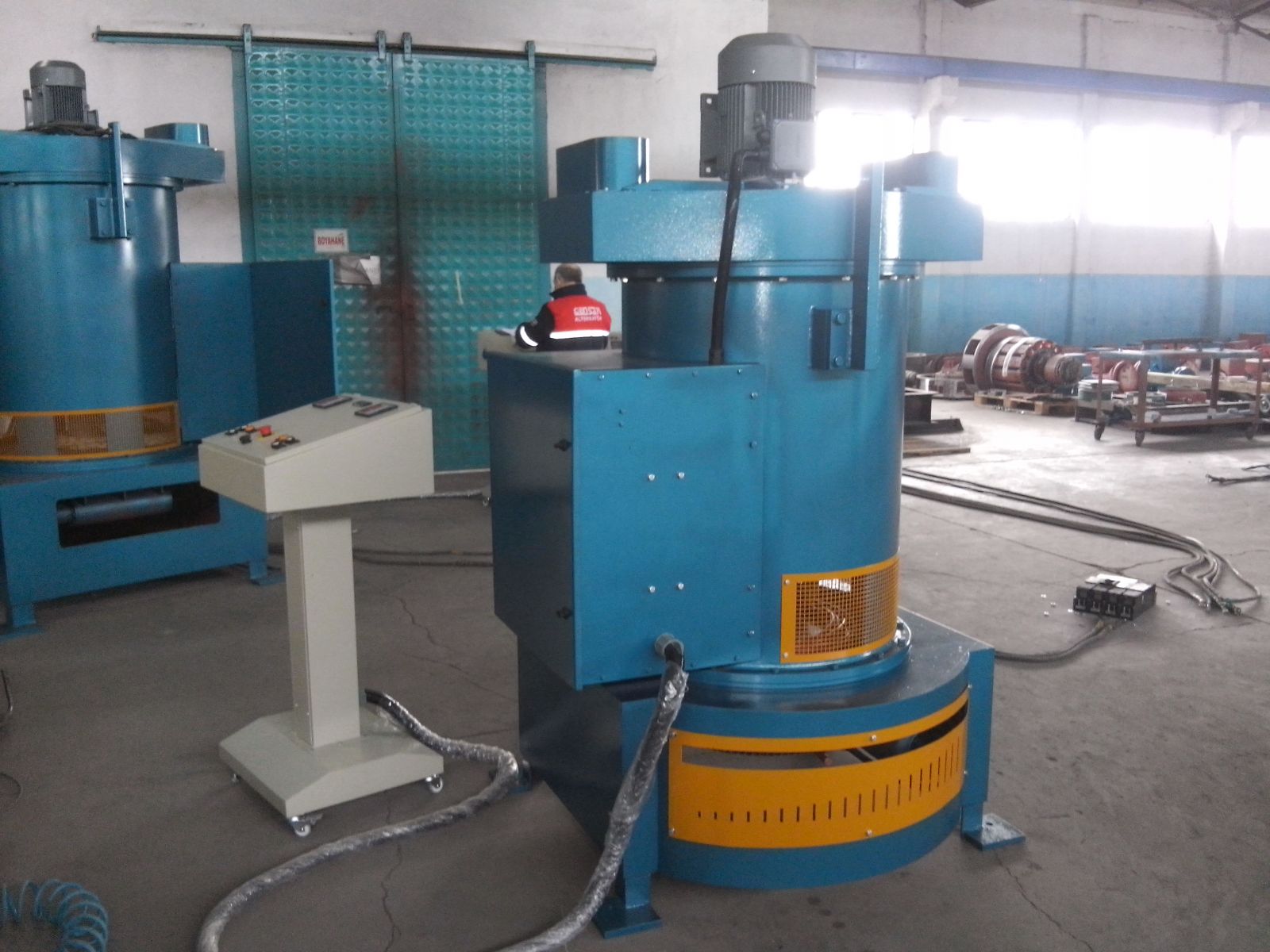

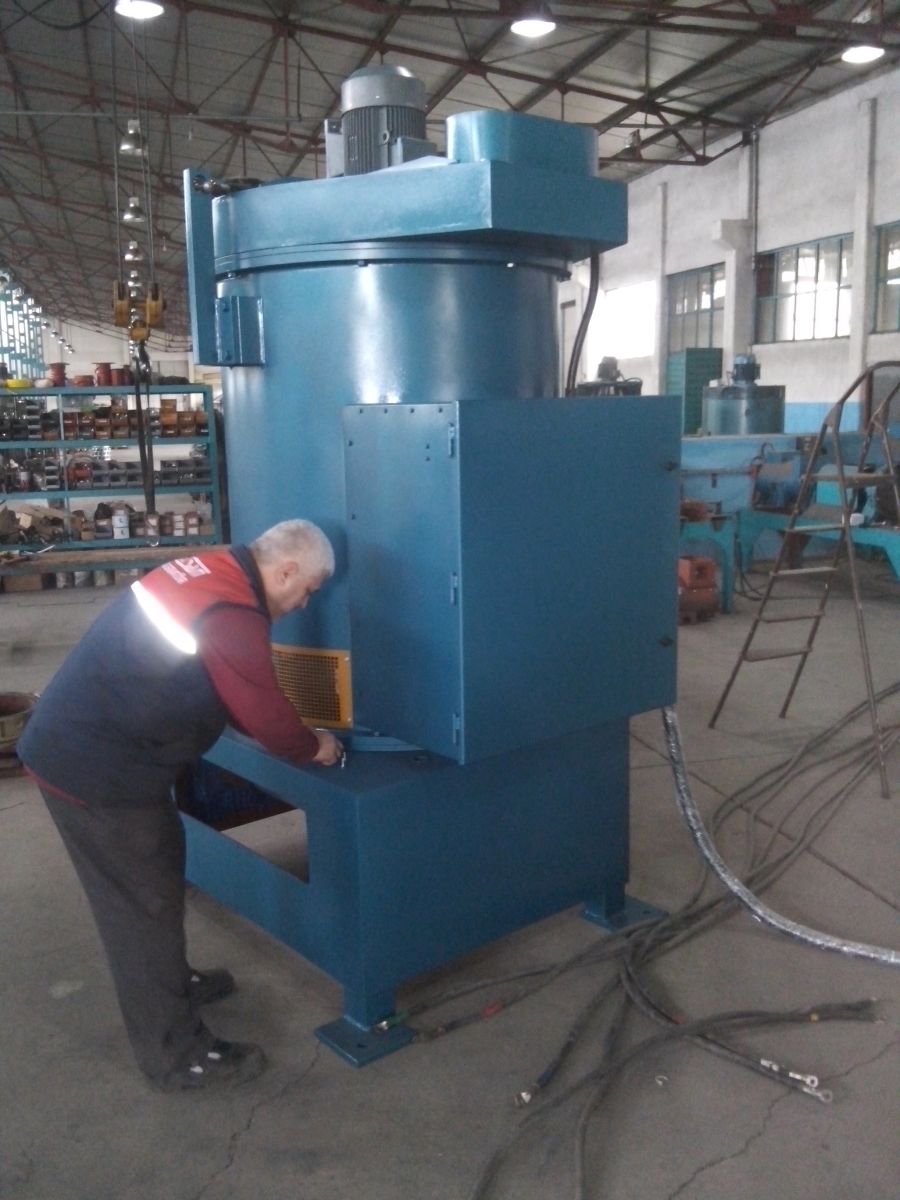

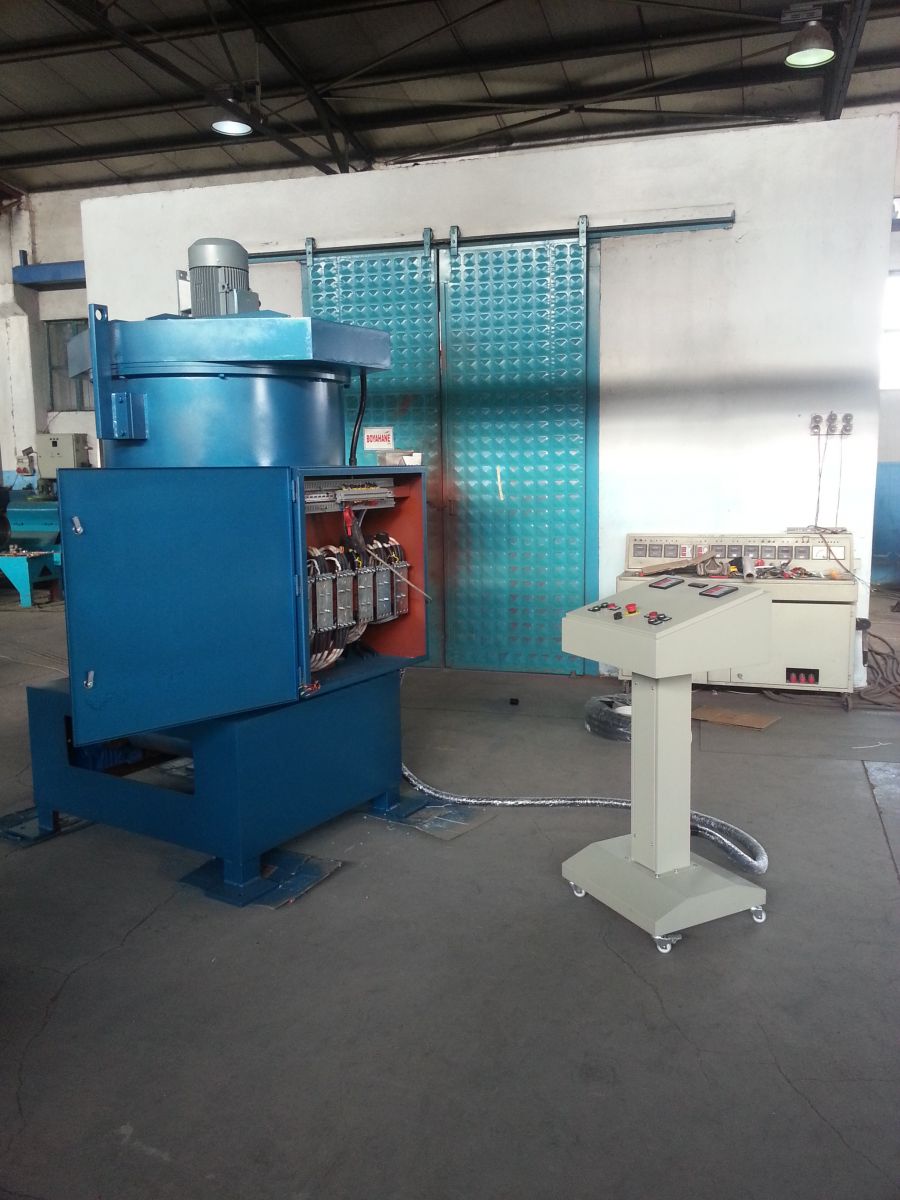

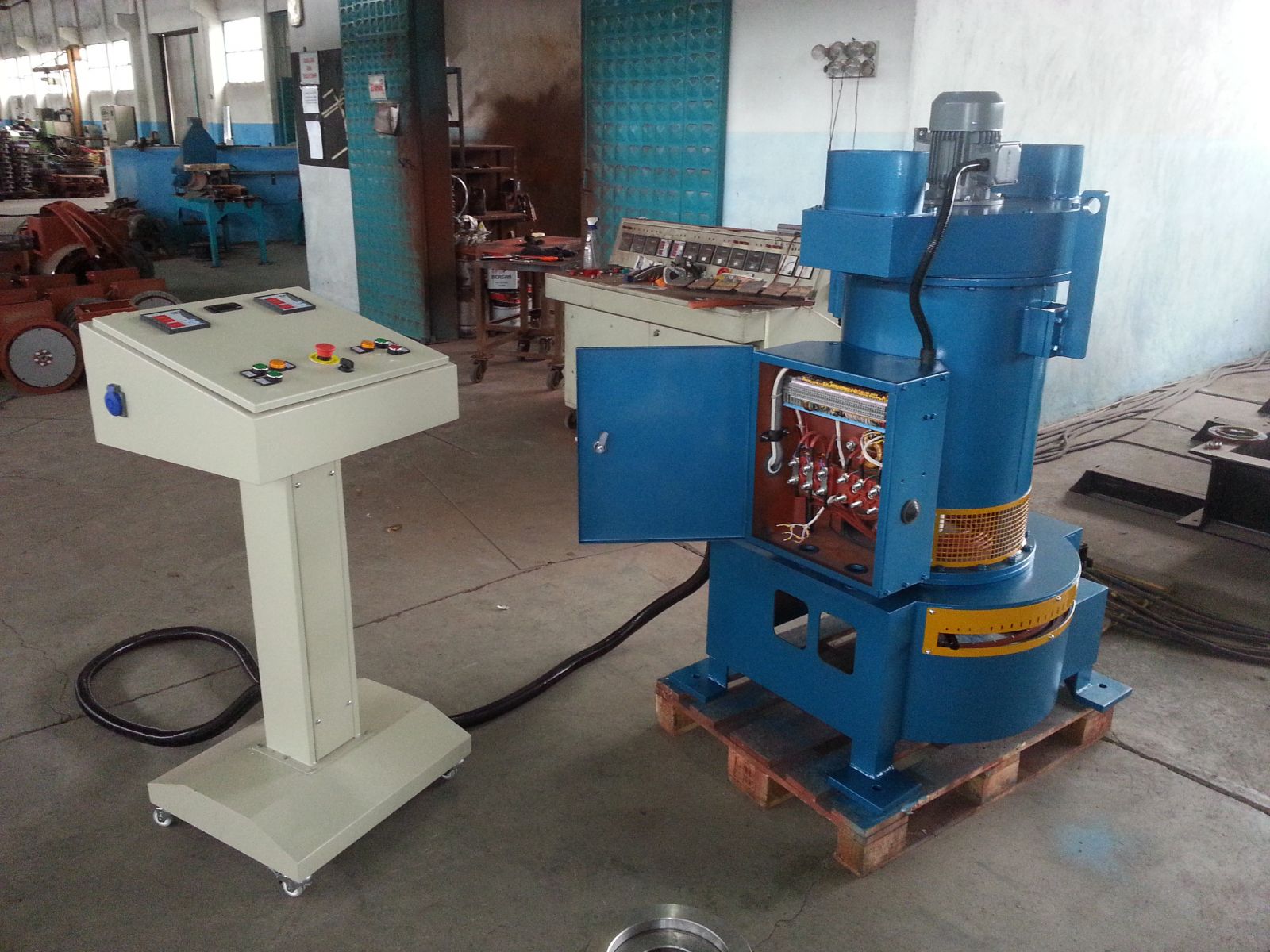

Döner Trafo:
İstenilen voltajı kademesiz olarak ayarlamak için döner trafo kullanılabilir. Örneğin primer sargıya fazlar arası 400Volt girildiğinde sekonder sargıdan 0-400 volt arası istenilen değer alınabilir.
